Rola balistyki porównawczej w nowoczesnych technikach śledczych
Balistyka porównawcza jako narzędzie rozwiązywania problemów dowodowych
Balistyka porównawcza to specjalistyczna dziedzina badań śladów broni palnej, której głównym celem jest porównanie pocisków i łusek zabezpieczonych na miejscu zdarzenia z próbkami testowymi oddanymi z konkretnej broni. W centrum znajdują się ślady pozostawione przez elementy mechanizmu broni: lufę, iglicę, zamek, wyrzutnik czy wyciąg. To one tworzą indywidualny „podpis” narzędzia strzelającego.
W strukturze kryminalistyki balistyka porównawcza stanowi ogniwo łączące fizykę, technikę broni palnej i analizę wizualną. Wynik opinii ma charakter porównawczy: wskazuje, czy z wysokim stopniem prawdopodobieństwa dany pocisk lub łuska mogły zostać wystrzelone z konkretnej broni. Kluczem jest tu nie tylko doświadczenie biegłego, ale w równym stopniu jakość sprzętu, którym wykonuje się analizę śladów broni palnej.
Nowoczesna balistyka porównawcza mikroskop wykorzystuje nie jako pojedyncze urządzenie, lecz jako element całego systemu: od akwizycji obrazu, przez cyfrową dokumentację śladów łusek i pocisków, aż po archiwizację i ewentualne porównania w bazach krajowych lub międzynarodowych. Każde ogniwo tego łańcucha ma wpływ na to, czy opinia będzie merytorycznie niepodważalna.
Znaczenie śladów na pociskach i łuskach dla identyfikacji broni
Pociski i łuski są nośnikami śladów powstałych podczas strzału, a ich charakter zależy zarówno od konstrukcji broni, jak i stanu technicznego lufy oraz mechanizmu spustowo-uderzeniowego. Na pocisku analizuje się głównie ślady przewodu lufy: liczbę i kierunek bruzd, ich szerokość oraz mikroślady wynikające z drobnych nierówności wewnątrz lufy. Na łusce najistotniejsze są ślady na denku, wokół spłonki, na szyjce i korpusie – w zależności od konstrukcji broni i sposobu jej działania.
Ślady te porównuje się między sobą stroną do strony, w podstawowym trybie pracy mikroskopu porównawczego: część obrazu pochodzi z materiału dowodowego, druga część – z materiału porównawczego. Biegły ocenia układ zgodnych cech indywidualnych: czy charakter mikrobruzd, ich układ, kształt i rytm powtarzają się w sposób, który można uznać za nieprzypadkowy. W nowoczesnych systemach 3D ocenie podlega także topografia powierzchni – różnice w wysokości mikrostruktur mierzone w mikrometrach.
Moc dowodowa takiej analizy jest wysoka, ale tylko wtedy, gdy spełnione są warunki minimalne: odpowiednia jakość śladu, właściwe przygotowanie materiału porównawczego, stabilne warunki badania oraz udokumentowany tok analizy. Bez tego nawet najlepsze parametry mikroskopu balistycznego nie przełożą się na bezpieczny, procesowo użyteczny wniosek.
Od mikroskopu optycznego do zintegrowanego systemu cyfrowego
Tradycyjny mikroskop porównawczy składał się z dwóch niezależnych torów optycznych, z których obraz łączony był w jednym polu widzenia. Badacz przełączał się między nimi i oceniał ślady w czasie rzeczywistym, modyfikując oświetlenie i powiększenie. Dokumentacja ograniczała się często do fotografii analogowych lub prostych zdjęć wykonywanych przez dodatkową kamerę.
Współczesne mikroskopy cyfrowe i hybrydowe integrują klasyczną optykę z przetwornikami obrazu wysokiej rozdzielczości oraz oprogramowaniem do analizy i archiwizacji. Obraz z obu torów trafia równocześnie do systemu komputerowego, gdzie można go rejestrować, przetwarzać, powiększać i opisywać. Dodatkowo umożliwiają one tworzenie cyfrowej dokumentacji śladów łusek i pocisków z metadanymi (numer sprawy, typ broni, parametry ekspozycji, operator).
Najnowszym etapem rozwoju są systemy 3D oparte na skanowaniu topografii powierzchni. Zamiast wyłącznie obrazów 2D otrzymuje się pełną mapę wysokości mikrostruktur, którą można obracać, przekrajać i porównywać algorytmicznie. Systemy takie współpracują z bazami danych (np. IBIS, Evofinder), gdzie ślady są indeksowane i automatycznie porównywane z tysiącami wcześniejszych zapisów, a balistyka porównawcza mikroskop 3D staje się częścią dużego ekosystemu informacji.
Moc dowodowa a jakość sprzętu – związek bezpośredni
Każda opinia balistyczna jest tak silna, jak jej najsłabszy element: źle dobrane powiększenie, nieoptymalne oświetlenie, wibracje stolika lub ograniczona rozdzielczość mogą ukryć lub zniekształcić istotne mikroślady. Parametry mikroskopu balistycznego nie są więc tylko kwestią wygody pracy, ale wprost przekładają się na ryzyko błędu identyfikacyjnego – zarówno fałszywego pozytywu, jak i fałszywego negatywu.
Sprzęt słabej jakości zawęża zakres przypadków, w których można wydać kategoryczny wniosek. Biegły częściej będzie zmuszony formułować wnioski ostrożnościowe lub „niejednoznaczne”, co w praktyce śledczej bywa interpretowane jako brak odpowiedzi. Z kolei dobrze dobrany mikroskop porównawczy 3D, z potwierdzoną stabilnością i walidacją sprzętu balistycznego, rozszerza spektrum śladów, które można przeanalizować z bezpiecznym poziomem ufności.
Punkt kontrolny: kiedy sięgać po balistykę porównawczą
Balistyka porównawcza nie jest rozwiązaniem na wszystkie problemy śledcze związane z bronią palną. Sygnałem ostrzegawczym jest sytuacja, gdy zleceniodawca oczekuje odpowiedzi na pytania, których ta metoda po prostu nie rozwiązuje: np. „czy ten pocisk pochodzi z tego sklepu z bronią?” bez konkretnej, zabezpieczonej broni do porównania. Innym przykładem nadużycia jest dążenie do jednoznacznej identyfikacji na podstawie skrajnie zdeformowanego pocisku, przy braku odpowiednich cech indywidualnych.
Minimalnym kryterium zasadności badań porównawczych jest istnienie realnego materiału porównawczego (broń, inne ślady z tego samego zdarzenia, ślady z wcześniejszych spraw w bazie) oraz sformułowane pytanie dowodowe: czy z tej konkretnej broni oddano strzał, czy między dwoma zdarzeniami zachodzi balistyczne powiązanie, czy dany ślad broni jest technicznie przydatny do porównania.
Jeśli zleceniodawca nie potrafi jasno odpowiedzieć, jaki problem dowodowy ma rozwiązać analiza śladów broni, to już na starcie widać sygnał ostrzegawczy dotyczący późniejszej interpretacji opinii. W takiej sytuacji audytor jakości powinien oczekiwać doprecyzowania zakresu zlecenia, by uniknąć późniejszych sporów o wnioski.
Podstawy śladów broni palnej – co naprawdę da się porównać
Rodzaje śladów na łuskach i pociskach
Ślady broni palnej analiza wymaga rozróżnienia kilku podstawowych kategorii nośników: pociski, łuski i elementy broni uszkodzone podczas strzału. Każdy z nich niesie inne informacje i wymaga odmiennej techniki mocowania w mikroskopie.
Na łuskach analizuje się głównie:
Denko łuski – ślad iglicy na spłonce, ślady od czoła zamka, ewentualne odkształcenia od kanału iglicznego.
Szyjkę i korpus łuski – ślady powstałe przy rozprężeniu łuski w komorze nabojowej, ślady od wyrzutnika i wyciągu, rysy styczne od ścianek komory.
Krawędź rantu – ślady uderzenia wyrzutnika lub ślizgania się elementów mechanizmu wyrzucającego.
Na pociskach najważniejsze są:
Ślady przewodu lufy – liczba, kierunek i szerokość bruzd oraz pól, a przede wszystkim drobne mikronierówności wzdłuż tych struktur.
Ślady wtórne – deformacje wynikłe z uderzenia w przeszkodę, ale niekiedy niosące ślady kontaktu z elementami broni (np. w przypadku przeładowań, zacięć).
Każdy z tych typów śladów wymaga innego ustawienia oświetlenia i innego zakresu powiększeń. Dobrze dobrany mikroskop porównawczy pozwala na szybkie przełączanie konfiguracji oświetlenia i uchwytów, co skraca czas przygotowawczy i obniża ryzyko przeoczenia istotnych fragmentów śladu.
Cechy klasowe, podklasowe i indywidualne – praktyczny podział
W identyfikacji broni z użyciem śladów na łuskach i pociskach odróżnia się trzy poziomy cech:
Cechy klasowe – wynikają z projektu broni lub partii produkcyjnej. Przykłady: kaliber, liczba bruzd, kierunek skrętu pola, ogólny kształt śladu iglicy (okrągły, prostokątny), szerokość bruzd przewodu lufy.
Cechy podklasowe – wspólne dla ograniczonej liczby egzemplarzy produkowanych na jednym narzędziu obróbczym (np. seria luf wywierconych tym samym wiertłem, seria zamków frezowanych jednym narzędziem). Są bardziej szczegółowe, ale wciąż mogą występować w wielu sztukach broni.
Cechy indywidualne – unikalne dla danego egzemplarza broni, wynikające z mikrouszkodzeń, zużycia, napraw, korozji, indywidualnego „życia” konkretnej lufy lub iglicy.
Cechy klasowe i podklasowe są dobrym punktem startu do zawężenia kręgu możliwych typów broni. Jednak dopiero wyraźne i powtarzalne cechy indywidualne pozwalają formułować kategoryczne wnioski o identyfikacji. Nowoczesny mikroskop porównawczy 3D szczególnie dobrze sprawdza się na poziomie cech indywidualnych, gdyż umożliwia numeryczny opis topografii mikrobruzd zamiast polegania wyłącznie na ocenie wizualnej.
Jak powstają mikroślady i kiedy wysoka rozdzielczość ma znaczenie
Mikroślady powstają w wyniku kontaktu powierzchni elementów broni z łuską lub pociskiem pod dużym ciśnieniem i wysoką prędkością. W lufie powstają zarysowania od istniejących w jej wnętrzu mikrouszkodzeń oraz od depozytów (np. nagar, miedź, ołów), które układają się w charakterystyczny sposób. Na denku łuski mikronierówności iglicy i czoła zamka odwzorowują się w postaci precyzyjnych wgłębień i wyniesień.
Sprzęt o wyższej rozdzielczości optycznej i cyfrowej jest kluczowy, gdy ślady są słabe, częściowo zatarte lub gdy porównuje się ślady powstałe w różnych fazach życia broni (np. świeżo po zakupie i po intensywnym użyciu). Standardowy mikroskop optyczny może nie zarejestrować subtelnych różnic w wysokości mikrobruzd, które w systemie 3D są odwzorowywane jako wyraźne różnice w mapie wysokości.
Istotne jest, by odróżniać marketingowe deklaracje rozdzielczości od parametrów realnie przekładających się na widoczność mikrostruktur. Parametry mikroskopu balistycznego należy zestawiać z tym, jakie minimalne różnice wysokości i odległości między bruzdami są jeszcze wiarygodnie rozróżnialne w praktycznym obrazie, a nie tylko na poziomie teoretycznym.
Minimalne wymagania jakościowe śladu do badania
Nie każdy ślad nadaje się do sensownej analizy. Ocena przydatności śladu powinna być pierwszym etapem przed inwestowaniem czasu w zaawansowaną analizę. W praktyce biegły sprawdza:
Stopień deformacji pocisku (czy zachował fragmenty ze śladami przewodu lufy o wystarczającej długości).
Stopień zniszczenia denka łuski (np. od ognia, uderzeń, korozji).
Obecność zabrudzeń, rdzy, powłok lakierniczych lub innych substancji maskujących mikroślady.
Jednorodność śladów w serii pocisków lub łusek z tego samego źródła (czy widać powtarzalny wzorzec).
Punkt kontrolny: kiedy ślad jest zbyt słaby dla klasycznej optyki
Granica między śladem „trudnym” a „praktycznie bezużytecznym” zależy nie tylko od umiejętności biegłego, ale też od możliwości optyki i oprogramowania. Klasyczne mikroskopy porównawcze zwykle zawodzą przy śladach bardzo płytkich, zdominowanych przez szum powierzchniowy lub silnie zanieczyszczonych osadami. Systemy 3D z kolei potrafią wyciągnąć istotny sygnał z tła, ale wymagają minimalnej ciągłości mikrostruktur.
Przed wejściem w żmudną analizę porównawczą warto sprawdzić kilka warunków granicznych:
Czy na co najmniej jednym odcinku śladu (łuska, pocisk) występuje ciągła struktura mikrobruzd o długości umożliwiającej nakładanie obrazów lub map 3D.
Czy deformacja śladu nie jest większa niż zakres dynamiczny zastosowanego systemu (zbyt duże uskoki wysokości mogą „gubić” część topografii w skanie).
Czy szum powierzchniowy nie dominuje nad sygnałem – w systemach 3D można to ocenić już na podglądzie wstępnym, w klasycznej optyce po próbnym ustawieniu maksymalnego sensownego powiększenia.
Czy dostępny jest materiał referencyjny o porównywalnej jakości (testowe strzały z tej samej broni, inne ślady ze zdarzenia).
Jeżeli ślad nie spełnia choćby minimum dwóch z powyższych kryteriów, to dalsze „dokręcanie” parametrów mikroskopu będzie bardziej próbą ratowania sprawy niż rzetelną ekspertyzą. Dla audytora jakości jest to sygnał ostrzegawczy: brak decyzji o rezygnacji z badania przy obiektywnie skrajnie słabym śladzie może oznaczać presję na wydanie opinii za wszelką cenę.

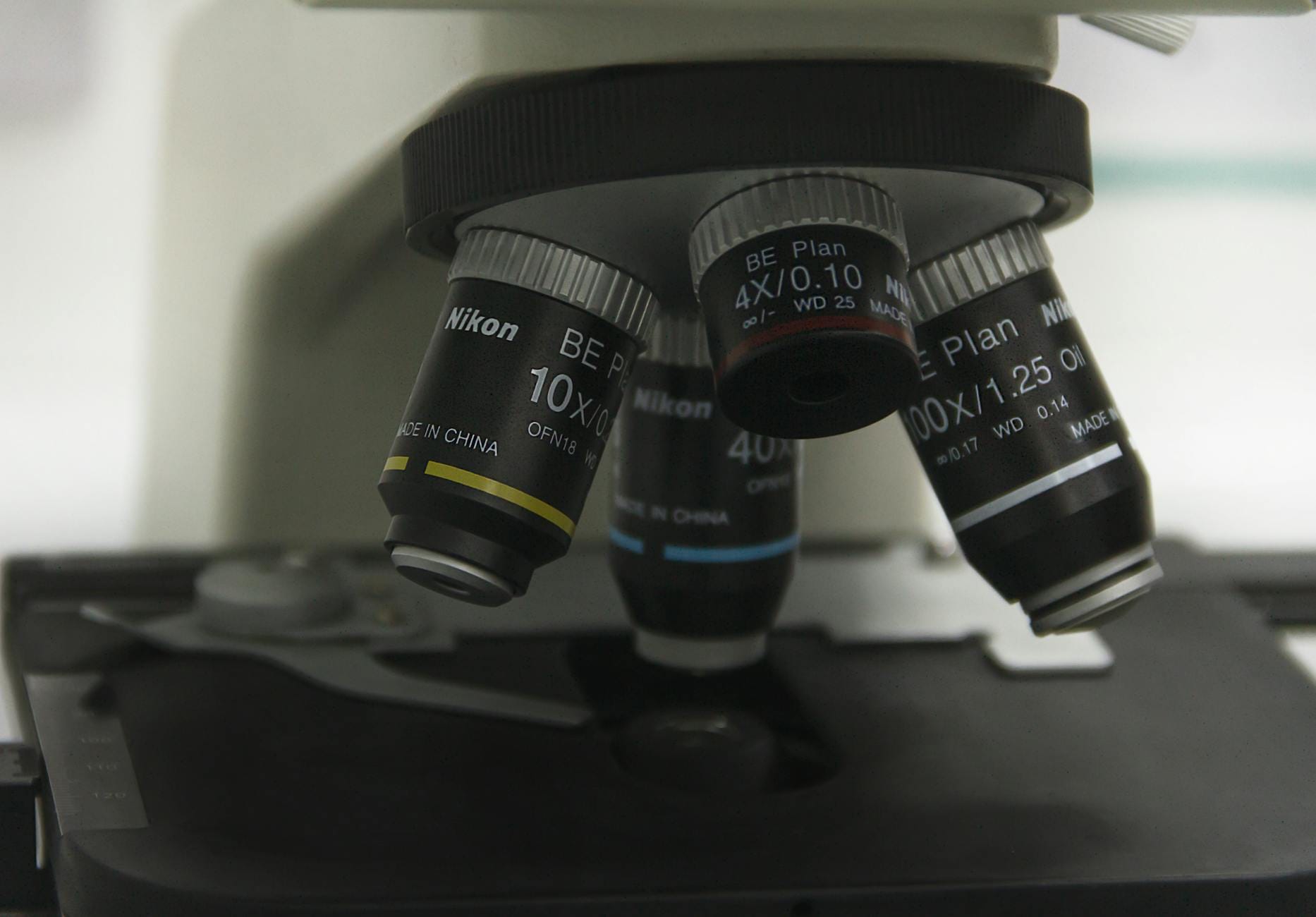

Źródło: Pexels | Autor: roberto carrafa
Przegląd sprzętu – od klasycznych mikroskopów porównawczych do systemów 3D
Klasyczne mikroskopy porównawcze – mocne i słabe strony
Klasyczny mikroskop porównawczy balistyczny to wciąż podstawowe narzędzie wielu laboratoriów. Daje stabilny, bezpośredni obraz wizualny, dobrą intuicyjność pracy i stosunkowo proste wymagania serwisowe. Operator bez problemu widzi jednocześnie dwa obiekty w jednym polu widzenia, a regulacja ostrości i oświetlenia jest szybka i przewidywalna.
Ograniczenia ujawniają się, gdy wchodzimy w analizę bardzo drobnych mikrostruktur lub śladów deformowanych. Dwuwymiarowy obraz spłaszczający informację o wysokości bruzd utrudnia odróżnienie realnej różnicy topografii od artefaktu oświetlenia. Klasyczne systemy optyczne nie oferują też numerycznego porównania śladów – wszystko opiera się na subiektywnej ocenie zgodności wzorców przez biegłego.
Jeśli laboratorium pracuje głównie na typowych sprawach z dobrze zachowanymi łuskami i pociskami, klasyczny mikroskop porównawczy wysokiej klasy spełni zadanie. Gdy jednak rośnie udział przypadków granicznych, pojawia się nacisk na przejście do systemów rejestrujących pełną topografię.
Mikroskopy cyfrowe i hybrydowe – etap przejściowy
Następnym krokiem rozwoju były mikroskopy porównawcze wyposażone w kamery cyfrowe i oprogramowanie do akwizycji obrazu. Wiele laboratoriów korzysta z rozwiązań hybrydowych: operator patrzy jednocześnie przez okulary i na monitor, a oprogramowanie umożliwia podstawowe pomiary, archiwizację i zdalne konsultacje.
Kluczowa zaleta takich systemów to możliwość dokumentowania całych sekwencji porównań – wraz z ustawieniami powiększenia, oświetlenia i pozycji stolika. Audytor jakości ma wtedy dostęp do faktycznego „śladu pracy” biegłego, a nie tylko do wybranych zdjęć końcowych. Minusem jest jednak to, że sama natura obrazu pozostaje 2D; zwiększa się komfort i powtarzalność, ale nie zmienia się fizyczna granica rozdzielczości topograficznej.
Jeżeli w dokumentacji z takich mikroskopów brakuje metadanych (czas ekspozycji, konfiguracja oświetlenia, numer obiektywu), to jest to sygnał ostrzegawczy: system jest cyfrowy tylko „z nazwy”, a powtarzalność badań będzie iluzoryczna.
Systemy 3D oparte na skanowaniu optycznym
Nowoczesne mikroskopy balistyczne 3D korzystają z różnych technik skanowania: konfokalnych, światła strukturalnego, interferometrii lub skanowania laserowego. Cel jest wspólny – uzyskać gęstą chmurę punktów opisujących topografię śladu z rozdzielczością wystarczającą dla cech indywidualnych.
W typowym systemie operator mocuje łuskę lub pocisk w uchwycie obrotowym, definiuje obszar skanowania, a następnie system automatycznie wykonuje serię pomiarów pod różnymi kątami i głębokościami ostrości. Wynik to mapa wysokości (tzw. height map) wraz z teksturą obrazu 2D. Oprogramowanie pozwala na numeryczne nakładanie śladów, obliczanie korelacji profili i generowanie wskaźników podobieństwa.
Silną stroną tych systemów jest powtarzalność – ten sam ślad, zeskanowany według tego samego protokołu, da wynik liczbowy, który można porównać między laboratoriami. Słabą stroną pozostają wymagania co do jakości mocowania, czystości powierzchni i stabilności środowiska (wibracje, temperatura). Niewidoczne „gołym okiem” zakłócenia potrafią generować artefakty w mapie wysokości, które później algorytmy błędnie interpretują jako cechy indywidualne.
Jeżeli laboratorium deklaruje użycie skanera 3D, ale nie ma udokumentowanych procedur mocowania i czyszczenia próbek, to dla audytora jest to jednoznaczny punkt kontrolny: wyniki numeryczne mogą być bardziej losowe niż się wydaje.
Integracja z bazami danych balistycznych
Nowe mikroskopy 3D coraz częściej są zintegrowane z bazami danych śladów broni (np. komercyjnymi systemami używanymi w międzynarodowych sieciach wymiany informacji). Pozwala to na automatyczne indeksowanie skanów oraz generowanie listy potencjalnych trafień dla nowych śladów.
Automatyczne porównanie nie zastępuje pracy biegłego, ale istotnie kieruje jego uwagę. Algorytm wskazuje kilka lub kilkanaście najbardziej podobnych śladów z tysięcy wpisów. Dopiero w kolejnym kroku biegły przeprowadza klasyczne porównanie – często już na poziomie wizualizacji 3D, z możliwością ręcznego przesuwania i obracania map topografii.
Jeśli laboratorium korzysta z takiej integracji, a mimo to nie prowadzi statystyk fałszywych trafień i odrzuconych kandydatów, to jest to sygnał ostrzegawczy dla audytora: system działa jak „czarna skrzynka”, bez kontroli nad jego charakterystyką błędów.
Wyposażenie pomocnicze – elementy często ignorowane
Sam mikroskop, nawet bardzo nowoczesny, nie zapewni jakości, jeśli zawiedzie otoczenie techniczne. W praktyce audytorskiej problemy wynikają często z pozornie drugorzędnych elementów:
Uchwyty i stoliki obrotowe – ich bicie, luz lub niestabilność powodują zmiany położenia śladu między kolejnymi zdjęciami lub skanami.
Systemy tłumienia drgań – ciężkie stoły, izolacja od ruchu pieszych i wind, kontrola przenoszenia drgań z innych urządzeń.
Oświetlacze i osłony przeciwodblaskowe – kontrola refleksów na powierzchniach polerowanych, modułowe pierścienie świetlne, filtry polaryzacyjne.
Środki do czyszczenia próbek – procedury usuwania zabrudzeń bez ingerencji w mikrostrukturę (np. ultradźwięki w zbyt wysokiej mocy mogą „wygładzić” ślad).
Jeżeli wyniki między powtórnymi skanami tego samego śladu są niespójne, często winny jest właśnie któryś z tych „drobnych” elementów. Sprzęt główny pozostaje bez zarzutu, ale otoczenie techniczne nie spełnia wymaganego minimum stabilności.
Kluczowe parametry techniczne mikroskopów balistycznych – lista kontrolna audytora
Rozdzielczość optyczna i cyfrowa – co realnie mierzyć
Specyfikacje marketingowe obiecują często „nano” lub „submikronową” rozdzielczość. Z punktu widzenia audytora liczy się to, co można zweryfikować eksperymentalnie. Rozdzielczość powinna być opisana w dwóch wymiarach: w płaszczyźnie (XY) oraz w pionie (Z, wysokość).
Przy ocenie rozdzielczości sprawdza się:
Minimalny rozmiar detalu, który można jednoznacznie odróżnić od sąsiednich bruzd (testowe siatki i płytki wzorcowe).
Minimalna różnica wysokości, jaką system 3D rejestruje powtarzalnie w tym samym punkcie (badania powtarzalności i odtwarzalności, tzw. R&R).
Zależność rozdzielczości od użytego powiększenia i pola widzenia – przy zbyt szerokim polu rozdzielczość efektywna spada.
Jeśli producent podaje jedynie „rozdzielczość kamery” w megapikselach, bez przekładu na wielkość piksela na próbce (µm/piksel) przy konkretnych konfiguracjach, jest to sygnał ostrzegawczy. Laboratorium powinno potrafić pokazać, dla jakich wartości µm/piksel uzyskuje wystarczającą widoczność cech indywidualnych.
Zakres powiększeń i pola widzenia
Balistyka porównawcza wymaga pracy na kilku poziomach skali: od przeglądowego widoku całej łuski po analizę pojedynczych mikrobruzd. Mikroskop powinien umożliwiać płynne przejście między tymi poziomami bez utraty orientacji przestrzennej.
Przy audycie uwagę zwracają:
Minimalne powiększenie dające pełny obraz denka łuski lub przekroju pocisku.
Maksymalne powiększenie, przy którym mikroślady są ostre na całej głębokości i nie giną w szumie optycznym.
Dostępność powiększeń pośrednich – „dziury” w skali wymuszają przeskakiwanie zbyt dużego zakresu i sprzyjają przeoczeniom.
Powtarzalność powiększenia – możliwość odtworzenia tej samej konfiguracji przez innego operatora lub w innym czasie.
Jeżeli mikroskop wymaga częstego przepinania obiektywów, a nie ma systemu rejestrującego aktualne ustawienia, to dla audytora jest to punkt kontrolny: ryzyko nieświadomej zmiany skali między zdjęciami porównawczymi rośnie.
Oświetlenie – kontrola kontrastu, nie tylko jasności
Oświetlenie to jedno z najczęściej niedocenianych kryteriów. W balistyce porównawczej liczy się możliwość kształtowania kierunku i charakteru światła, aby uwypuklić bruzdy w konkretnym położeniu względnym do osi optycznej.
Przy ocenie systemu oświetleniowego sprawdza się:
Zakres regulacji kąta padania światła (oświetlenie boczne, pierścieniowe, koaksjalne).
Możliwość niezależnego sterowania natężeniem i segmentami pierścienia LED – przydatne przy tłumieniu refleksów.
Stabilność barwy i jasności w czasie – zmiany wpływają na porównywalność zdjęć archiwalnych z aktualnymi.
Stopień nagrzewania próbki i obiektywu – nadmierne ciepło może deformować delikatne nośniki lub wpływać na stabilność mechaniki.
Jeżeli laboratorium nie dokumentuje parametrów oświetlenia przy kluczowych zdjęciach porównawczych, to praktycznie uniemożliwia późniejsze odtworzenie warunków – dla audytora to sygnał ostrzegawczy dotyczący powtarzalności.
Stabilność mechaniczna i system pozycjonowania
Przy wysokich powiększeniach nawet mikrometryczne przesunięcia próbki przekładają się na duże zmiany w obrazie. Stabilność mechaniki to nie tylko solidny statyw, ale również precyzyjny układ prowadnic, łożysk i silników krokowych (w systemach zautomatyzowanych).
Kluczowe elementy do oceny:
Luz zwrotny (backlash) w osiach X, Y i Z – jak bardzo po zmianie kierunku ruchu stolik „cofa się” zanim faktycznie przesunie próbkę.
Powtarzalność pozycjonowania – możliwość powrotu do wcześniej zapamiętanej pozycji śladu.
Stabilność obrotu uchwytów na pociski i łuski – bicie promieniowe i osiowe.
